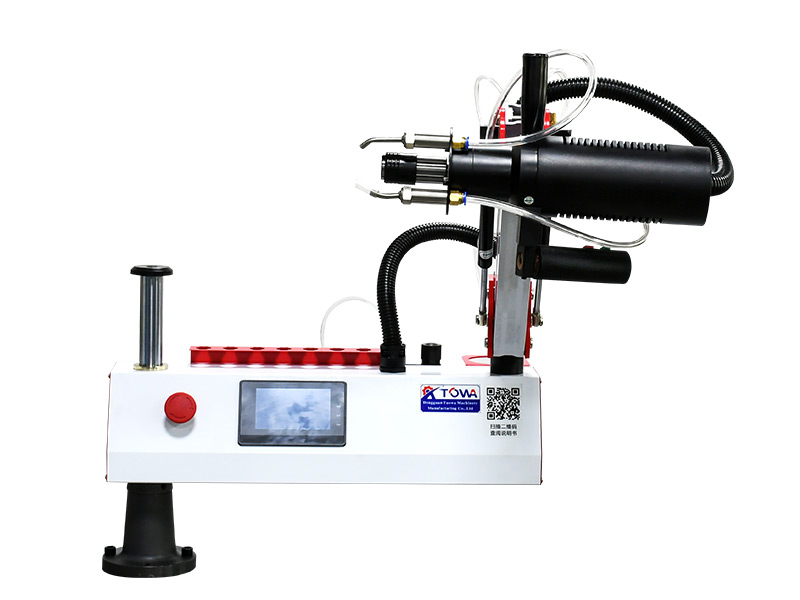

1.1 本機出廠前經過合格檢驗和嚴格的包裝處理，但考慮到運輸過程中，以及其他的因素，安裝前特別注意，如有異常，請通知本產品經銷商或本公司相關人員。

1.2 內部裝配的零件和配線有否缺失、是否與說明相符。

2、使用場所及環境：

2.1 嚴禁在設備周邊，有強烈信號幹擾。諸如焊接作業。

2.2 嚴禁使用地線和零線共用的電源。

2.3 請勿在濕氣低、高溫及嚴重落塵的場所作業。

2.4 無腐蝕性氣體的場所。

2.5 無振動及電磁幹擾的場所。

2.6 保養、維護、檢查比較容易的場所。

3、安裝使用時注意事項：

3.1 設備在調試和使用之前務必安全接地，以防觸電。

3.2 安裝時務必按照安裝的先後順序安裝。

3.3 安裝時不要將手伸入懸臂支架、以及有“警示”牌的位置，以免造成意外傷害。

3.4 機器安裝完畢，注意懸臂支架的隨意擺動，以免受到傷害。

4、使用中注意事項：

4.1 使用中要注意保證絲錐的鋒利度，如絲錐磨損嚴重請及時更換絲錐。否則會造成扭力過大，影響設備的使用壽命，並且容易造成工件爛牙、斷絲。

4.2 請使用專用攻牙油。

4.3 在設備正常工作之前一定要調整好設備與工件的垂直度。

5、裝配說明：

5.1 打開包裝，請按照裝箱清單清點零配件是否齊全

5.2 請選擇一個可供安裝的工作台麵，台麵要求平、整、穩。

5.3 請在選好的工作台麵的適當位置，做好固定安裝孔，然後把固定座固定在台麵上。

5.4 請對照設備安裝示意圖（如圖），對零配件逐個安裝。等一切就緒，安裝完畢。

6、外部接線：

仔細檢查周圍環境，是否對接線造成影響，待一切檢查完畢，即刻通電。

警告：在送電之前，該設備必須安全接地，以免造成“觸電”。

7、觸摸屏主界麵及其功能介紹

7.1 開機界麵

供入220V（50HZ）交流電源，係統進入開機界麵，如圖7-1所示。點擊“歡迎進入”後，係統默認進入手動攻絲模式，如圖7-2所示。

圖7-1

7.2 手動攻絲模式

手動攻絲也叫點動攻絲，點擊“攻速”或“退速”中所對應的數值，會彈出如圖所示的菜單，如圖7-2所示根據攻絲大小設定轉速。然後“確認”，設備將根據所設定輸入的“攻速”/“退速”轉速進入工作狀態，然後，對準提前鑽好的孔，按正轉開關進行攻絲，待攻絲完畢，按反轉開關，退出攻絲。

圖7-2

7.3 自動攻絲模式

點擊觸摸屏上"手動/自動"切換按鈕，係統進入為自動模式。在自動模式下的攻絲是以預設的攻絲速度從對刀點一直正轉攻絲到預設的攻絲深度，到達攻絲深度後，再以預設的退絲速度反轉退到對刀點加上預設的安全平麵高度上，完成一次自動攻絲動作。如圖7.3-1所示。該模式下，必須正確輸入“螺距”、“深度”、“攻速”、“退速”，方可正常工作。

7-3-1

以M12的絲錐為例，先設定“攻速”150轉/分、“退速”160轉/分,“深度”20MM、“螺距”1.75MM(可點擊菜單中“螺距”對應的數值《圖7-3-2》），然後，彈出一個如圖7-3-3的菜單，輸入正確的螺距1.75，然後點Enter即可；也可在菜單中點擊“公製螺距”【圖7-3-4】，出現如圖7-3-5的界麵，選擇M12即可）。所有參數設定完成。如圖7-3-6所示，啟動正轉攻絲按鈕，設備將根據所設定參數正常工作。在正常攻絲中，如遇突發狀況。按反轉開關，可立即中斷自動攻絲。

7-3-2 點菜單中“螺距”對應的數字（圖中紅色框標示處）



7-3-3 輸入正確的螺距1.75，點Enter即可

7-3-4 點菜單中“公製螺距”（圖中紅色框標示處）

7-3-5 選擇M12即可

7-3-6

7.4 間歇式攻絲模式

在手動/自動模式界麵中，點擊“轉間歇模式”，係統進入間歇攻絲模式，如圖7-4所示。此模式主要用於深孔攻絲和硬質材料攻絲。當遇到這種材料時，可以選擇此模式。

間歇攻絲模式與自動攻絲模式類似，主要增加“進刀深度”、“退刀深度”兩個參數：

(1)“進刀深度”，將一次攻絲分為多次攻絲，每次攻絲的深度為此參數的設定值。

(2)“退刀深度”，當每次攻絲距離達到“進刀深度”後，反轉退回“退刀深度”的距離，再進行下次攻絲。

在該模式下，點擊“自動模式”/“手動模式”，可切換至“手動/自動“模式界麵。

7-4

7.5 故障複位

在手動/自動/間歇模式下，如係統在攻絲過程中出現卡死或其它故障的情況下，伺服驅動器將會報警保護，並通過觸摸屏告知用戶，用戶隻需排除故障後，點擊”故障複位“，即可取消報警。

8、故障判斷

根據下表即可判斷故障原因，排除故障。



9 筒夾的使用和保養

MOY係列絲錐筒夾是一種具有螺距自動補償和安全過載保護裝置的先進螺紋加工工具，具有動作靈活、鈕矩穩定、安全可靠、使用壽命長等優點。

9.1筒夾的使用

9.1.1、裝絲錐 ： 請將筒夾前端的定位套推入，絲錐插入套體的方孔內，鬆開定位套，絲錐即被鎖定；

9.1.2、裝絲錐筒夾：請將快換主體前端的活動套推進，筒夾插入孔內（筒夾爪對準凹槽），鬆開活動套，筒夾即被鎖定；

9.1.3、力矩調整：各種規格的筒夾的額定力矩，在出廠時已經調整好，切不可隨意拆卸。筒夾的額定力矩見附表，起偏差不大於正負10%。

9.2 筒夾的保養，筒夾應放在幹燥的地方，不用時，應塗上防鏽油。防止受潮生鏽。

注：

（1）.筒夾在出廠時，扭力已經調整好，如有扭力不夠的情況下，可做如下操作：首先用工具取出固定卡環，然後用卡環鉗鉗住卡位孔，順時針調轉動，扭力變大，最後裝上固定卡環。反之，則扭力變小。

（2）.如遇工作狀態中，筒夾出現“嗒嗒”的聲音，說明筒夾打滑，應立即停止工作，調整後，再進行工作，以免影響筒夾的使用壽命。

使用注意事項：

（1）攻（絲）牙時，被加工固定件必須固定在工作台上（工件自重重除外）。

（2）本產品需配備機用絲錐（不能使用手用絲錐）。建議：通孔可用直槽絲錐或先端絲錐;盲孔使用螺旋絲錐，使排屑比較順暢，提高生產效率。

（3）在工作過程中，請適當添加攻牙油，同時將絲錐上的雜物、廢屑吹走。

（4）如遇排屑而造成的工作停滯，請及時退出絲錐，清理廢屑。
